前言：非开挖拉管是指利用各种岩土钻掘设备和技术手段，通过导向、定向钻进等方式在地表极小部分开挖的情况下（一般指入口和出口小面积开挖），敷设、更换和修复各种地下管线的施工新技术，不会阻碍交通，不会破坏绿地、植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。

1、非开挖钻机系统

利用比钻杆外径略大的箭咀式小钻头打导向孔，钻杆从地面钻入，地面仪器接受由地下钻头内传送器发出的消息，控制钻头的方向和深度，钻成准确的定位导向孔。再利用导向孔，反向回扩，回扩时只将设计孔径内的原状土搅碎。最后利用清孔设备清除孔道内泥土，形成安管的通道。其中包括：水平定向钻机、定位仪、导向仪、探测仪、钻杆及钻头。

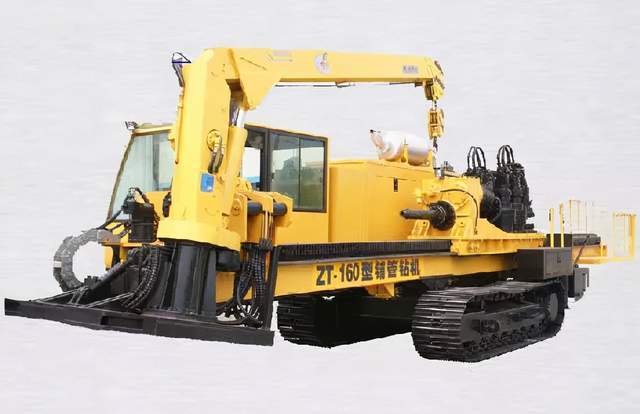

                                                                 水平定向钻机

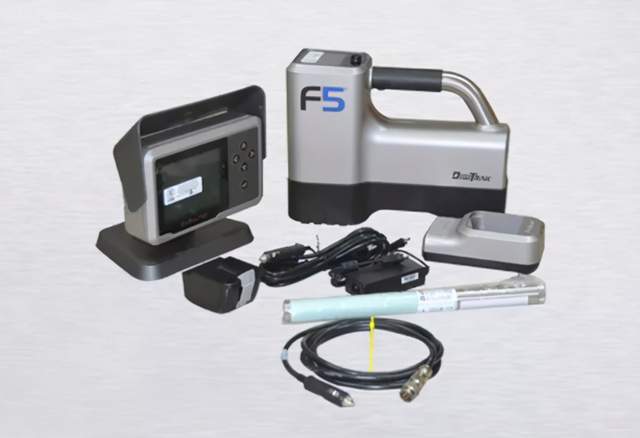

                                                                   定位、导向仪

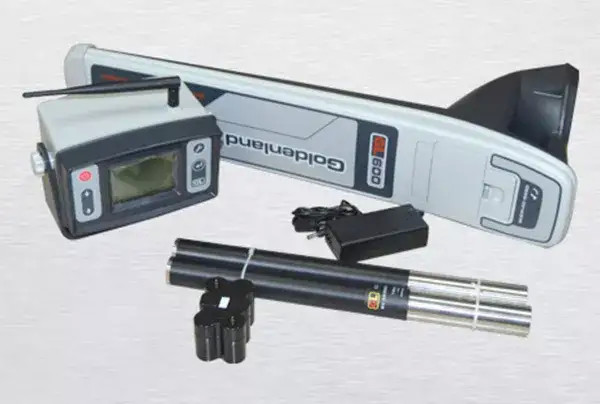

                                                                         探测仪

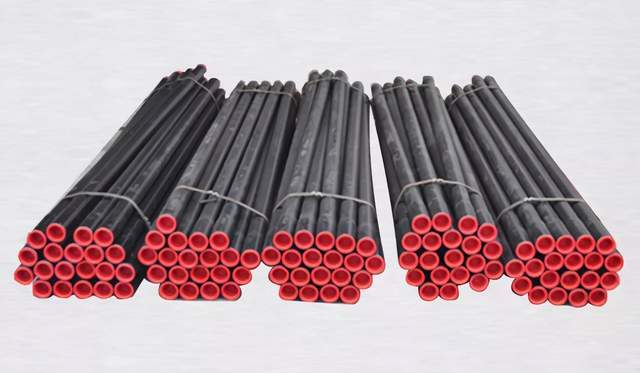

                                                                          钻杆

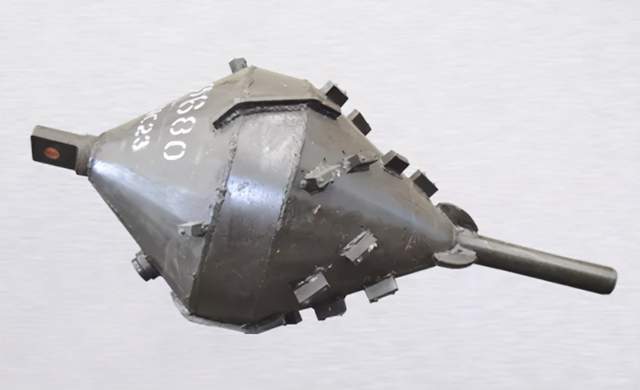

                                                                          钻头(扩孔器)

2、热熔机

热熔机是由电加热方法将加热板热量传递给上下塑料加热件的熔接面，使其表面熔融，然后将加热板迅速退出，将上下两片加热件加热后熔融面熔合、固化、合为一体的仪器。电力施工中常用PE热熔机。

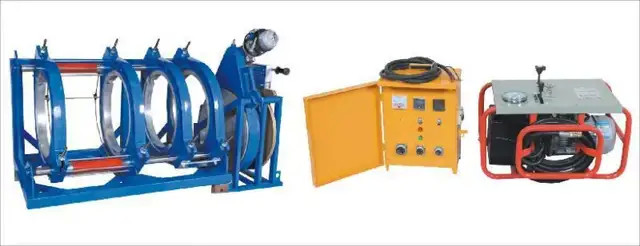

                                                                            热熔机

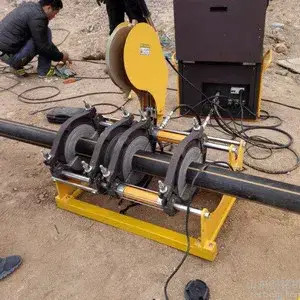

                         热熔机现场施工

3、非开挖拉管管材

一般采用非开挖用改性聚丙烯塑料电缆导管，又称为MPP管，根据不同公称内径和公称壁厚分为三种环刚等级。具有优良的电气绝缘性；高的热变形温度和低温冲击性能；拉、抗压性能比HDPE高；轻、光滑、摩擦阻力小、可热熔焊对接等特性，电力施工中应用最为广泛。

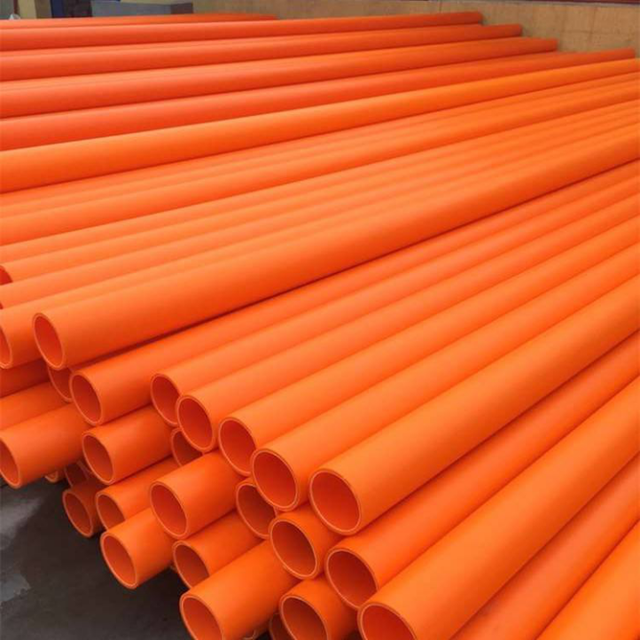

                                                                         MPP管材

4、电缆提升机

提升机是用来支撑电缆盘，配合放缆滑车、牵引头等进行施工的机械。

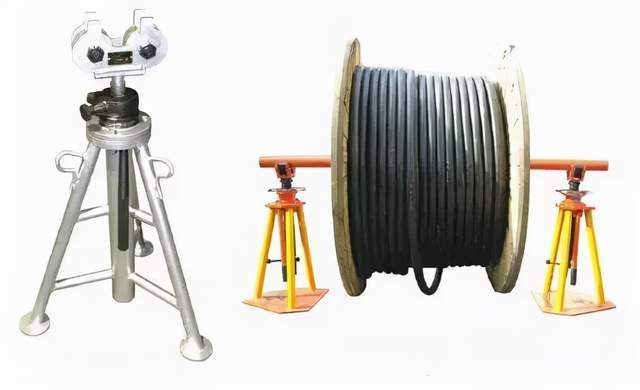

                                                                      电缆提升机

5、放缆滑车

滑车是用于电缆在敷设过程中，支撑电缆并减少牵引力（将电缆与支撑的滑动摩擦转变为滚动摩擦）的机械。

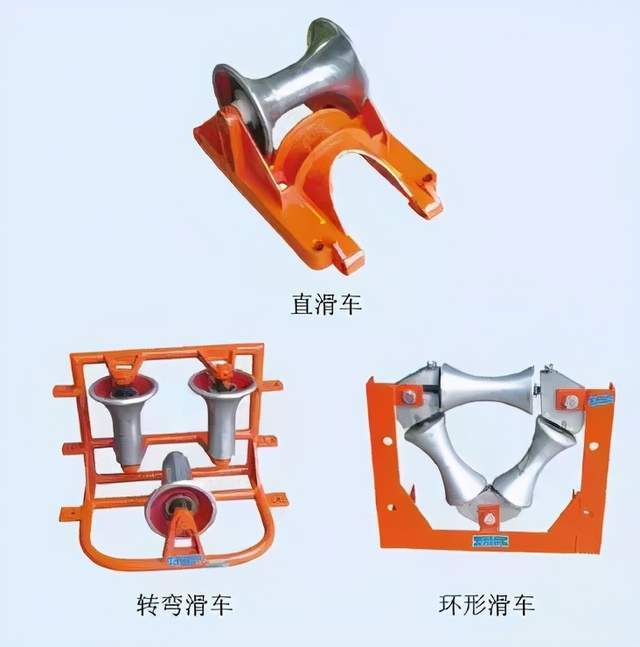

                                                                         放缆滑车

6、电缆校直机

分为机械校直机和加热校直机；加热校直机是运用加热的方式，对电缆进行校直再冷却进行定型的装置；机械校直机是一种施工时需要将电缆进行校直或进行弯曲的施工工具。

                           加热校直机

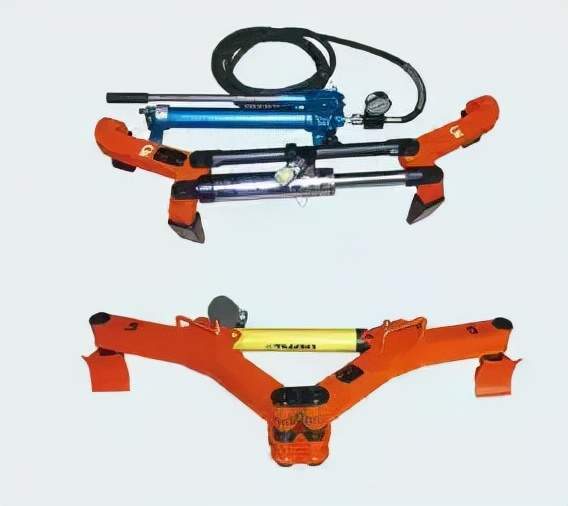

                                                                  机械校直机

7、液压压接钳

液压压接钳是电缆冷压连接用的一种专用工具，适用于电缆终端和中间接头的安装，不受防爆要求限制，尤其适用于热收收缩附件和预制件的安装。

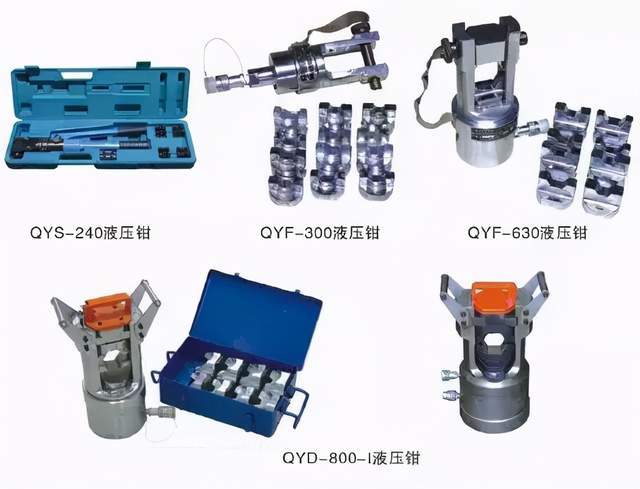

                                                                            液压压接钳

8、机械压钳

机械压钳是电线电缆冷压连接用的一种专用工具，适用于终端和中间接头的安装。本压钳不受防爆、防火的安装要求限制；工作可靠、压力大、操作方便、性能优良。

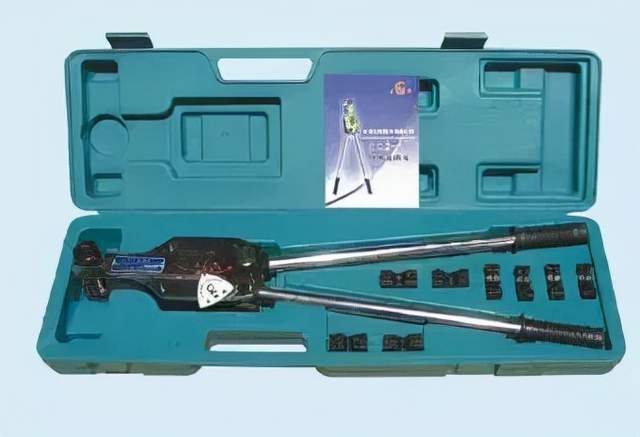

                                                                           机械压钳

9、绝缘剥削刀具

电缆绝缘剥削是一种新型的，用于电缆绝缘层剥削、剥离的施工工具。本工具轻巧、方便、剥削效率高。进刀深度任意调节，不损伤电缆线芯。

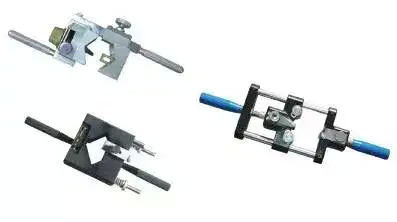

                                           绝缘剥削刀具

10、电动式电缆打磨机

电动式电缆打磨机适用于电力电缆绝缘层的抛光，是一种方便、快捷、省力的施工工具。本工具最适用于高压电缆的主绝缘层打磨。

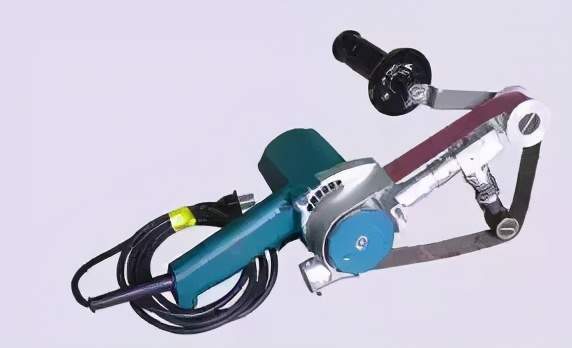

                                                                   电动式电缆打磨机
